Roborock Onyx4 Wash Fill Dock Mainboard S8 Pro Ultra – płyta główna stacji dokującej

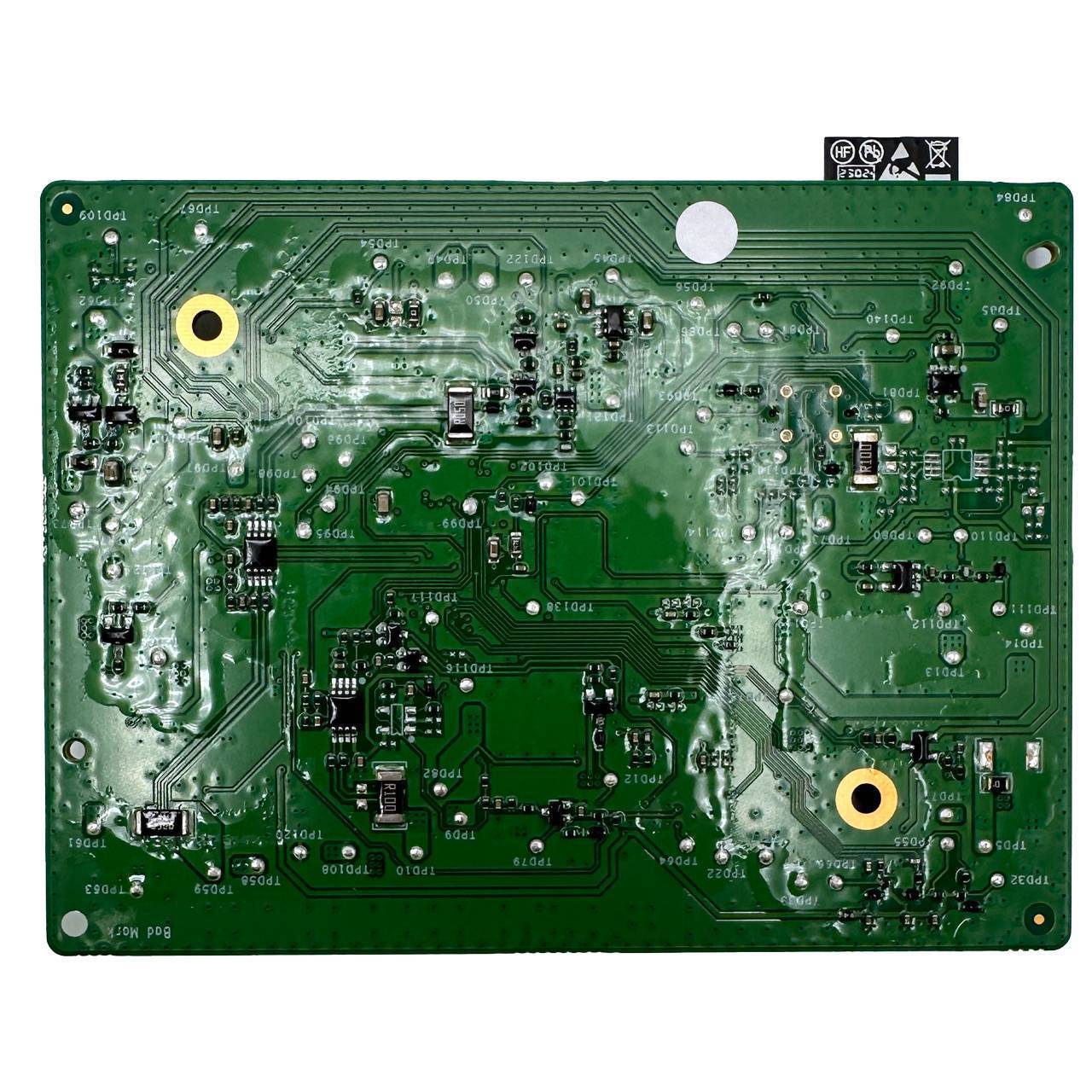

Płyta główna Roborock Empty Wash Fill Dock Onyx4 S8PU to oryginalny moduł elektroniczny przeznaczony do stacji dokującej Wash Fill Dock współpracującej z odkurzaczem Roborock S8 Pro Ultra. Produkt klasy OEM, nowy i zaprojektowany jako bezpośrednia zamiennik fabrycznego PCB, umożliwia przywrócenie pełnej funkcjonalności stacji dokującej po awarii lub uszkodzeniu oryginalnej elektroniki. Jest to komponent kluczowy dla prawidłowego działania układów zasilania, komunikacji i sterowania procesami napełniania i mycia stacji. Płyta wykonana jest w technologii montażu powierzchniowego (SMT) na laminacie wielowarstwowym, zawiera układ główny sterownika, regulatory napięcia, transformatory dławikowe, kondensatory elektrolityczne i ceramiczne oraz złącza dedykowane do komunikacji z jednostką główną odkurzacza i modułami pomocniczymi.

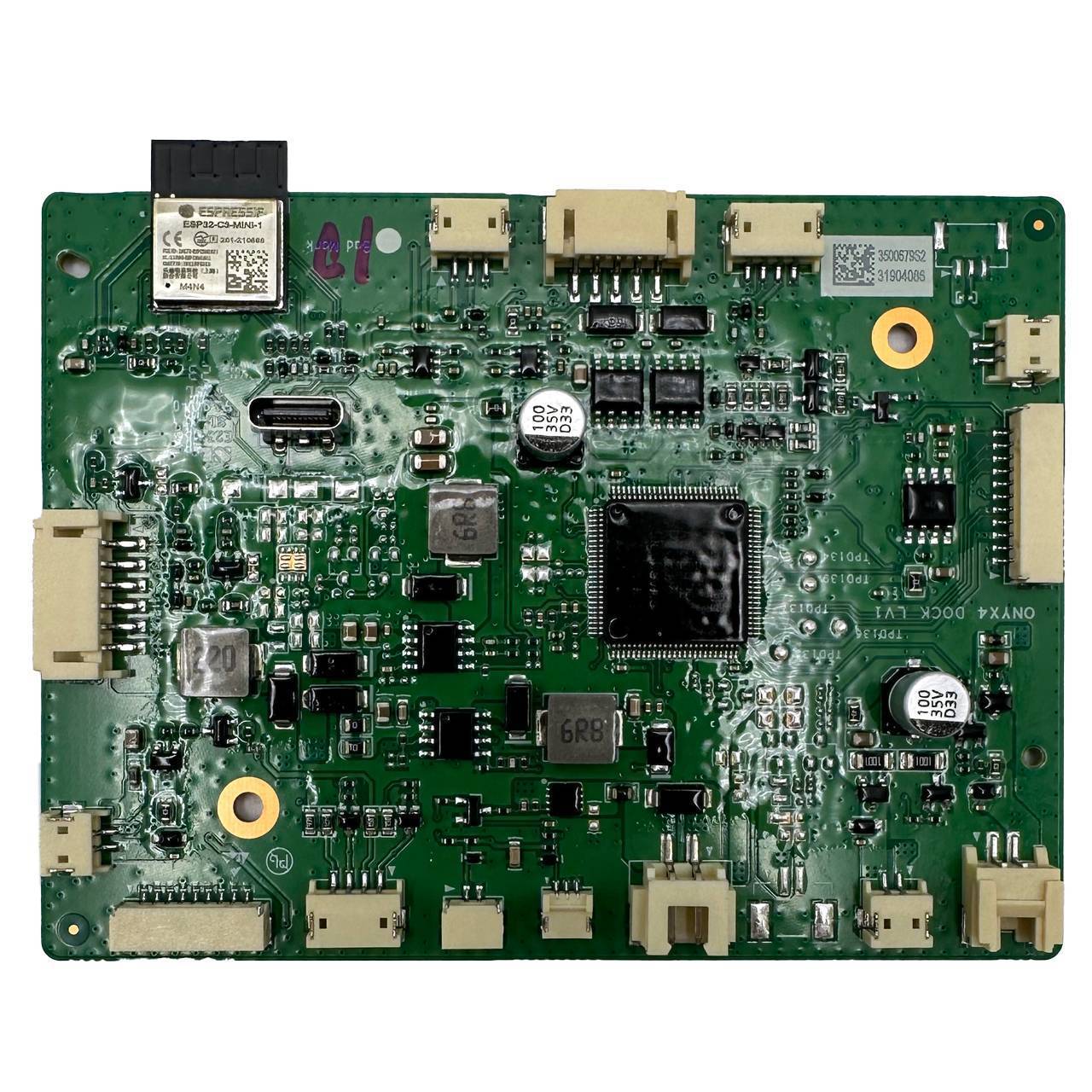

Na PCB zamontowano złącza typu JST i inne konektory zapewniające łatwy montaż i wymianę, a także moduł łączności bezprzewodowej (np. ESP32) dla funkcji komunikacyjnych. Elementy oznaczone parametrami (np. 6R8, 20) wskazują obecność przetwornic impulsowych i elementów filtrujących. Funkcjonalność płyty obejmuje zarządzanie zasilaniem stacji dokującej, kontrolę pomp dozujących wodę, sterowanie zaworami, odczyt czujników poziomu cieczy oraz komunikację z jednostką główną robota. Płyta realizuje separację i stabilizację napięć dostarczanych do poszczególnych sekcji systemu, zawiera układy zabezpieczeń przeciwprzepięciowych oraz schematy filtracji sygnału dla poprawy niezawodności.
