Dreame L10S Ultra - Płyta główna stacji R2228-PUMP-AUTOWATER-V5
- Płyta główna stacji do Robota Dreame L10S Ultra, model R2228-PUMP-AUTOWATER-V5. Odpowiada za sterowanie pompą i układem napełniania w stacji dokującej.

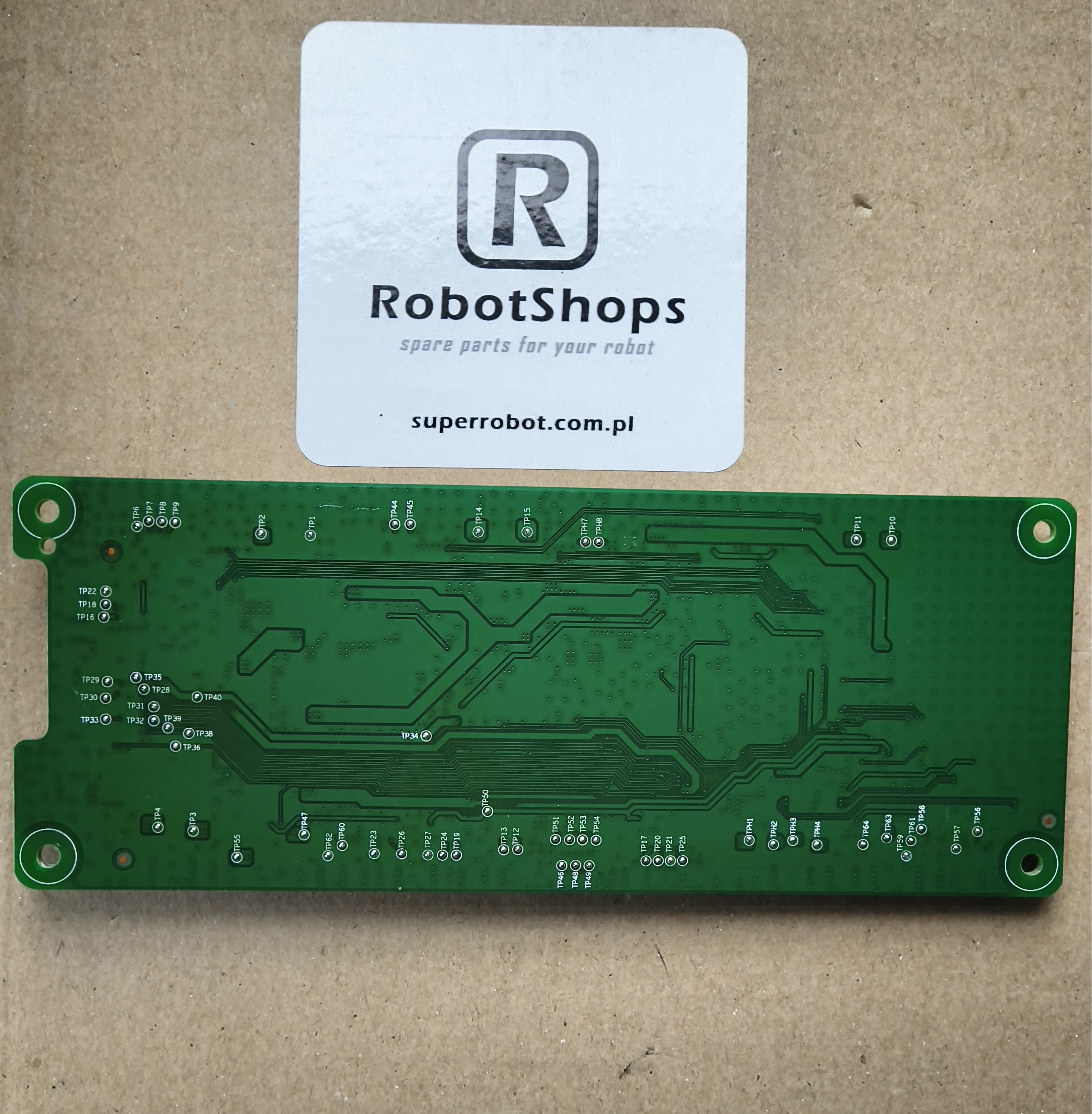

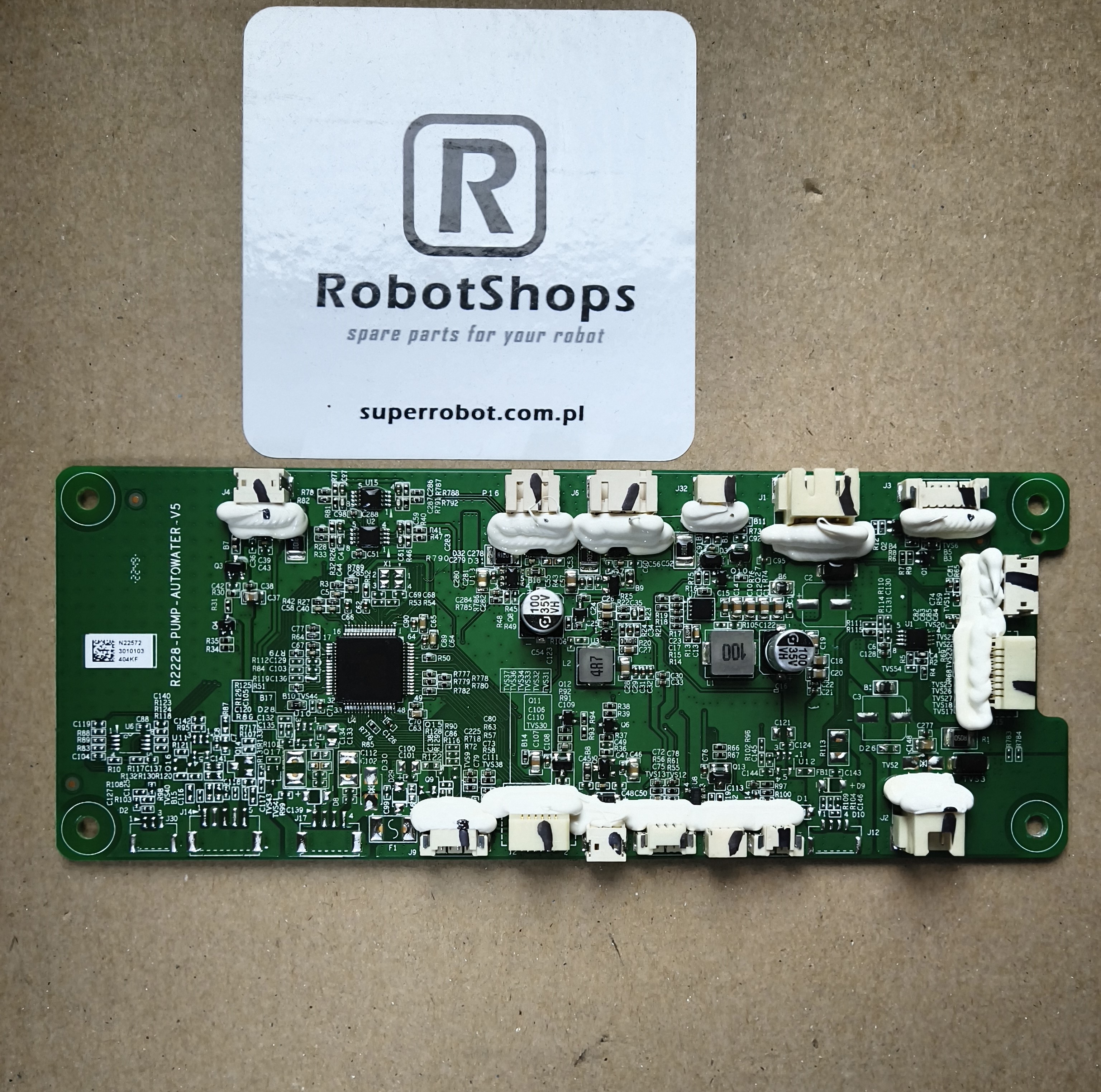

Płyta główna stacji R2228-PUMP-AUTOWATER-V5 przeznaczona do stacji dokującej robota sprzątającego Dreame L10S Ultra. Jej zadaniem jest zarządzanie funkcjami napełniania i opróżniania, sterowanie pompą wodną oraz komunikacja z jednostką robota. Płyta wyposażona jest w układy scalone i elementy pasywne niezbędne do prawidłowego działania systemu automatycznego napełniania. Płyta zawiera złącza wielopinowe do połączenia z pompą, czujnikami i modułem komunikacyjnym stacji.
Konstrukcja oparta na jednostronnym/obszarze montażowym PCB z naniesionymi warstwami przewodzącymi, elementami SMD oraz przytwierdzonymi punktami montażowymi. Na płycie znajdują się kondensatory, regulatory, przetwornice i mikrokontroler odpowiadający za logikę sterowania oraz filtrowanie sygnałów. Funkcjonalnie płyta obsługuje procedury napełniania zbiornika, kontrolę ciśnienia/pomiarem przepływu, zabezpieczenia przeciwzwarciowe i komunikację z modułem głównym robota. Wykorzystuje standardowe sygnały sterujące do aktywacji pompy oraz monitoruje stany czujników poziomu wody.
Elementy montażowe i układy ochronne minimalizują ryzyko uszkodzeń wynikających z przeciążeń lub zwarć. Zakup tej płyty jest wskazany jako oryginalna część zamienna dla naprawy stacji dokującej Dreame L10S Ultra, szczególnie gdy występują problemy z napełnianiem, brakiem reakcji pompy lub błędami komunikacji między stacją a robotem. Montaż powinien być przeprowadzony przez serwis lub osobę z doświadczeniem w elektronice; wymiana pozwala przywrócić pełną funkcjonalność systemu autowater i wydłużyć żywotność stacji dokującej.
